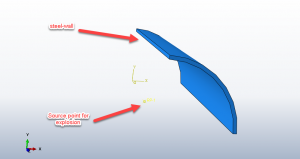

در این ویدئو به شبیه سازی بار انفجاری کانوپ بر روی یک تونل فلزی پرداخته ایم.با توجه به تقارن مساله فقط نیمی از هندسه مدل شده و برای مدلسازی نیز از فضای سه بعدی و ایجاد یک پارت سالید برای قطعه بهره برده شده است. در شکل زیر می توانید نمایی از هندسه مونتاژ شده به همراه نقاط انفجاری را مشاهد نمائید.
پروسه حل به صورت دینامیکی بوده و برای تحلیل نیز یک استپ داینامیک اکسپلیسیت تعریف شده است. برای تعریف انفجار و ماده منفجره نیز از روش کانوپ یا همان انفجار در هوا در محیط تعامل اشتفاده شده و تمامی شرایط مورد نیاز برای مساله که حالت تقارنی دارد در نظر گرفته شده و در انتها خروجی های اصلی مورد بررسی قرار گرفته است.ب نقطه انفجاری در فاصله نزدیکی از دیواره تونل قرار دارد. انفجار از این نقطه شروع شده و به سطح داخلی تونل می رسد و باعث ایجاد تغییر شکل در بدنه تونل شده و تنش های زیادی را در آن ایجاد می کند..در شکل زیر نحوه چیدمان تونل و نقطه انفجاری را مشاهده میکنید.
در شکل های زیر تعدادی از خروجی ها را میتوانید مشاهده کنید.
