شبیه سازی فرآیند براده برداری از یک قطعه تیتانیومی به روش کوپل اویلری لاگرانژی در آباکوس

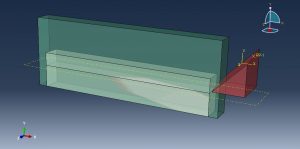

در این ویدئو به شبیه سازی فرآیند براده برداری از یک قطعه تیتانیومی به روش کوپل اویلری لاگرانژی در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده و برای متریال از خواص حرارتی برای مشاهده تغییرات دما در محیط نتایج استفاده شده است. در شکل زیر می توانید نمایی از جای گیری اجزا را مشاهده نمائید.

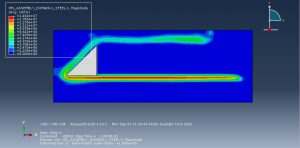

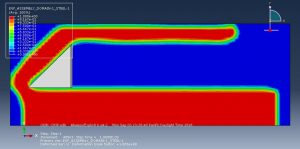

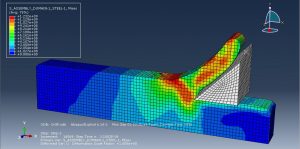

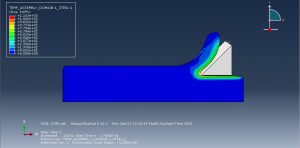

برای تحلیل از یک استپ کوپله Temp-Explicitکه قابلیت در نظر گرفتن تغییرات دما همراه با تنش را داراست، استفاده شده است.برای ایجاد متریال در فرمت اویلری و وارد نمودن آن در شبیه سازی می توان از دو رویه حالت یکنواخت یا کسر حجمی استفاده نمود. در این مسئله از روش کسر حجمی برای ایجاد حجم اولیه قطعه کار در فضای اویلری استفاده و با این عمل سایر نواحی فضای اویلری به صورت تهی یا فضای خالی که قابلیت جریان مواد به آنجا وجود دارد ،در نظر گرفته می شود. با حرکت ابزار در طی آنالیز براده ها به صورت پیوسته از قطعه جدا شده که در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها میتوانید روی گزینه زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۳۴۵۰۰ تومان می باشد.
