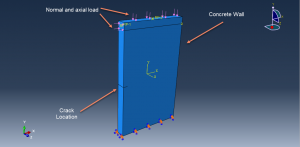

در این ویدئو به شبیه سازی رشد ترک در یک دیوار بتنی تحت بار عرضی و فشاری در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده و دیوار بتنی به صورت تغییر شکلپذیر ترسیم شده است. صفحه رشد ترک نیز به صورت یک پارت شل می باشد. در شکل زیر می توانید تحوه چیدمان اجزا را مشاهده نمائید.
برای مشاهده رشد ترک در مواد ترد می توان از قوانین شکست در نرم افزار آباکوس استفاده نمود که در این آنالیز از قانون ماکزیمم تنش اصلی با در نظر گرفتن انرژی های شکست به کار برده شده است. محل ترک اولیه در میانه دیوار قرار داده شده و رشد ترک از همین ناحیه شروع و پس از اندک زمانی به نواحی دیگر گسترش پیدا می کند. در این آنالیز از یک استپ استاتیکی بهره برده شده است. نوع تحلیل ترک و پروسه اعمال آن به صورت XFEM بوده که این مورد در ماژول اینترکشن ایجاد و به مجموعه اختصاص داده شده است. شرط مرزی به کف مدل اعمال و بارگذاری فشاری عرضی و عمودی به دیوار اعمال شده است. استفاده از مش ریز نیز می تواند بر نحوه رشد ترک بسیار تاثیر داشته باشد.

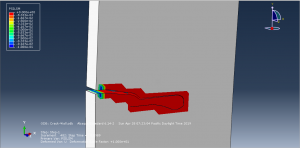

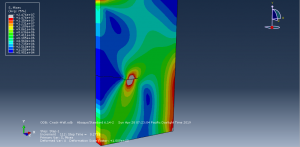

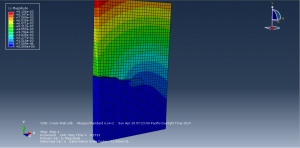

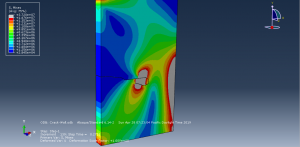

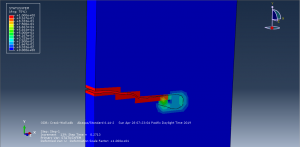

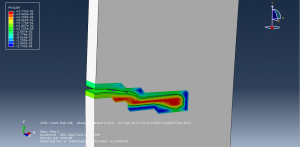

پس از اتمام آنالیز به خوبی می توان نحوه رشد ترک با گذشت زمان را مشاهده نمود. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
