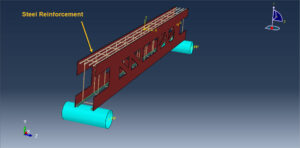

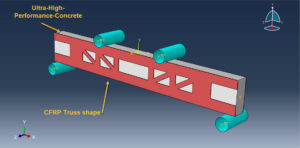

در این ویدئوی آموزشی به شبیه سازی خمش چهار محوره استاتیکی و دینامیکی تیر بتنی فوق توانمند تقویت شده با میلگرد و الیاف CFRP خرپا شکل در نرم افزار آباکوس پرداخته ایم. مدل سازی شامل تیر بتنی به صورت سالید، میلگرد و خاموت ها به صورت وایر، الیاف کربن به صورت ورق چند لایه و در نهایت اجسام صلب می باشد. در شکل های زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.
برای تیر بتنی فوق توانمند از متریال مدل Concrete Damaged Plasticity با تعریف رفتار فشاری و کششی به همراه مدل آسیب، استفاده شده است. برای میلگردها از متریال فولاد به صورت الاستیک و پلاستیک بهره برده شده است،به الیاف کربن نیز خاصیت الاستیک با تعریف معیار آسیب مناسب اختصاص داده شده است.
تحلیل به دو صورت استاتیکی و دینامیکی ایجاد شده است که در این دو حالت تفاوت در نحوه بارگذاری می باشد. تماس بین اجزا با تعریف خواص تماسی و همچنین قیود مورد نیاز، تعریف شده است. شرای مرزی و بارگذاری به همراه مش بندی ریز و مناسب نیز به تمامی اجزا اختصاص داده شده است.

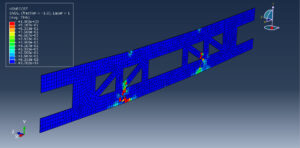

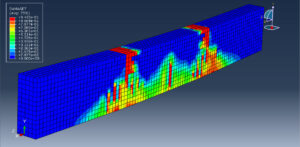

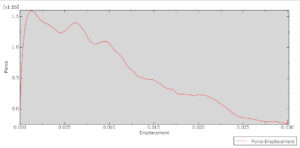

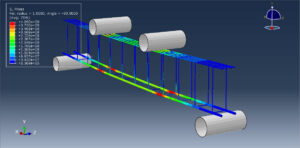

پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش، کرنش، آسیب کششی و فشاری، کاهش سختی، آسیب فایبرها و … قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
