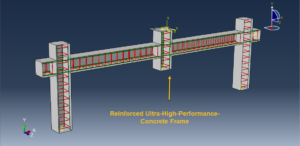

در این ویدئوی آموزشی به شبیه سازی خرابی پیشرونده یک قاب بتنی فوق توانمند در دو حالت استاتیکی و دینامیکی در آباکوس پرداخته ایم. مدلسازی شامل قاب بتنی فوق توانمند به صورت سالید و سه بعدی، میلگردها و خاموت ها به صورت سیمی و سه بعدی می باشد. در شکل زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.
برای بتن از متریال مدل بتن آسیب دیده یا Concrete Damaged Plasticity با تعریف رفتار فشاری و کششی به همراه مدل آسیب استفاده شده است. این مدل رفتاری، داده های کششی و فشاری و همچنین آسیب کششی و فشاری را به صورت جداگانه دریافت می نماید. بتن فوق توانمند بسیار مستحکم تر از بتن معمولی بوده و تنش نهایی فشاری آن بیش از سه برابر بتن معمولی می باشد. برای میلگرد و خاموت ها از متریال فولاد با خاصیت الاستیک و پلاستیک استفاده شده است.
تحلیل به صورت استاتیکی و دینامیکی اجرا و توضیحات مربوط به هر دو روش ارائه شده است. میلگردها در بتن به صورت مدفون شده و تماس بین بتن با جسم صلب وارد کننده نیرو به صورت ایده آل لحاظ شده است. به پایه های قاب شرط مرزی گیردار و به جسم صلب شرط بار جابه جایی اختصاص داده شده است. استفاده از مش بندی ریز و مناسب نیز در حصول نتایج صحیح تاثیر دارد.

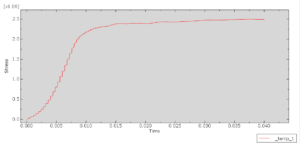

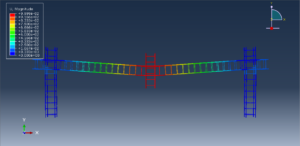

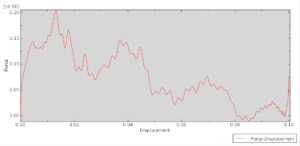

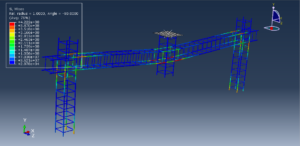

پس از اتمام آنالیز، تمامی خروجی ها از قبیل تنش، کرنش،آسیب کششی و فشاری،نمودارها و … قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
