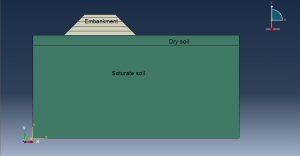

در این ویدئو به شبیه سازی مرحله به مرحله ایجاد خاکریز روی یک توده خاک رسی اشباع در نرم افزار آباکوس پرداخته ایم. در شکل زیر می توانید شماتیک مسئله اولیه را مشاهده نمائید. خاک از دو بخش خشک و مرطوب تشکیل شده است که این مورد در محیط بارگذاری توسط شرایط اولیه و نیروی ها جسمی متمایز گشته شده است.

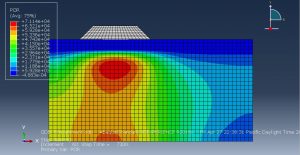

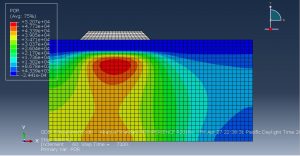

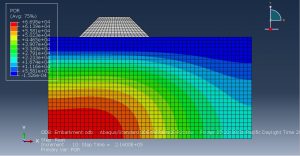

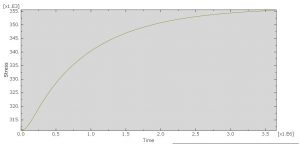

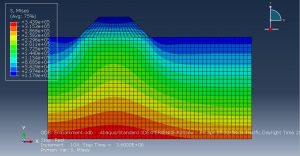

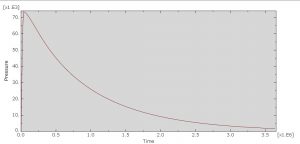

در این مسئله از فضای دو بعدی استفاده و برای متریال نیز از خاصیت الاستیک به همراه پلاستیسیته موهر-کلمب و با توجه به اعمال خواص اشباع و استفاده از استپ از نوع خاک ،نفوذ پذیری خاک نیز به مدل اعمال گردیده شده است. برای تحلیل از ۷ استپ که در استپ اول بار های وزنی خاک برای ایجاد تعادل، و در استپ دوم تا هفتم که زمان اختصاص داده به هر استپ ۷۲۰۰ ثانیه بوده قطعات خاکریز به مدل اضافه شده و در انتها نیز در استپ هفتم مجموعه برای رسیدن به تعادل و کاهش فشار منفذی به مدت طولانی در حالت Rest قرار می گیرد. در طی آنالیز با افزوده شدن خاکریز به صورت مرحله به مرحله می توان افزایش تنش ایجادی در خاک و تغییرات آن را به خوبی مشاهده نمود. با گذشت زمان فشار منفذی در قسمت خاک اشباع کاهش یافته که در نمودارها می توان آن را به وضوح مشاهده نمود.در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.
برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۳۹۵۰۰ تومان می باشد.
