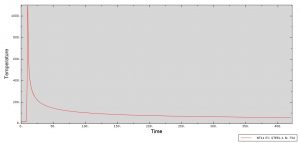

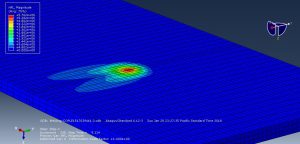

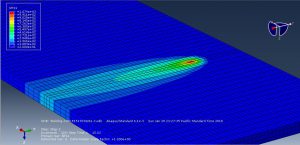

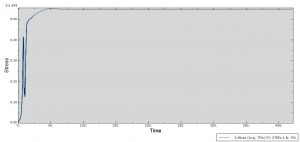

در این ویدئو به شبیه سازی قدم به قدم فرآیند جوشکاری قوسی و بررسی اثر حرارت ایجادی در تولید تنش پسماند در نرم افزار آباکوس پرداخته ایم. مساله شامل دو قسمت می باشد.قسمت اول تکمیل مدل سازی در آباکوس بوده که شامل تولید هندسه،ایجاد ماده و سایر تنظیمات می باشد. برای قطعه مورد نظر متریال فولاد در نظر گرفته شده که خواص وابسته به دما مانند ضریب رسانش،گرمای ویژه،مدول یانگ و ضریب پواسون و خواص پلاستیک لحاظ شده است. تحلیل از نوع حرارتی کوپله جابه جایی بوده که در ۴ استپ انجام شده است. برای قطعه شرایط همرفتی محیطی و تشعشع نیز در نظر گرفته شده است. قسمت دوم مساله ایجاد سابروتین حرارتی dflux برای ایجاد توزیع غیر یکنواخت حرارت حاصل از جریان و ولتاژ دستگاه جوشکاری می باشد که این مورد نیز در قالب فایل ورودی فرترن به آباکوس وارد می گردد. توضیحات لازم و نحوه ایجاد کد نیز در ویدئو آورده شده است. در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده کنید.
برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۵۳۵۰۰ تومان می باشد.
سلام
بنده سابروتین نوشته شده توسط شما را روی خود فایل آباکوس شما امتحان کردم ولی متاسفانه جواب نداد
سلام
سابروتین مشکلی نداره و بارها تست شده، از لینک بودن صحیح آباکوس به فرترن مطمئن بشید چون مشکل عمدتا مربوط به این مورد هستش.
با سپاس
سلام
با توجه به ابعاد قطعه و جوش در کار خودم، مقدار a, b, cf, cr و سرعت جوشکاری را در سابروتین تغییر دادم ولی هنگام سابمیت فایل کامپایل نمی شود. ممنون میشم راهنمایی کنید.
آباکوس با فرترن هم لینک می باشد و مشکلی از آن بابت وجود ندارد
سلام
وقت به خیر
ابتدا فایل اصلی رو ران بگیرید و اگر مشکلی نداشت باید مدل خودتون رو چک کنید ممکنه تغییر دیگری ایجاد کردید که به واسطه اون این مشکل ایچاد شده است.
با تشکر
سلام خسته نباشید. برای تحلیل تنش پسماند جوشکاری، استپ ها و المانها را couple temperature displacement و بارگذاری را از نوع body heat flux انتخاب کردم اما دمای جوشکاری خیلی بالا میره (بیش از هشت هزار). مقدار آمپر، ولتاژ و بازدهی و سرعت جوشکاری (بر اساس کار خودم) با پروژه شما تفاوت زیادی ندارند. خواص ماده هم شبیه به کار شما است. ممنون میشم راهنمایی کنید که چرا دما اینقد بالا می رود؟
سلام
روز به خیر
چک کنید زمان و سرعت باگذاری حرارتی کافی باشه یعنی ن زیاد و نه کم والبته وقتی شما دمای ذوبتون ۱۸۰۰ باشه بر فرض نباید خیلی از این مورد بالاتر ره و احتمالا ایرادی در کار هستش.
با تشکر
