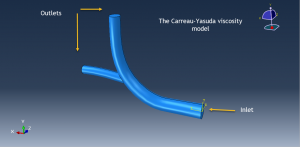

در این ویدئوی آموزشی به شبیه سازی جریان خون به صورت سیال غیر نیوتنی در آباکوس سی اف دی پرداخته ایم. مدل رگ یا همان مسیر جریان خون به صورت سه بعدی بوده و دارای یک ورودی و دو خروجی می باشد. پارت مورد نظر قابل ترسیم و یا ایمپورت به نرم افزار می باشد. در شکل زیر می توانید نحوه قرارگیری این جز در محیط اسمبلی را مشاهده نمائید.
خون به صورت سیال نیوتنی و هم به صورت سیال غیر نیوتنی قابل مدلسازی در آباکوس می باشد. پیش فرض تعریف متریال در آباکوس برای خون تعریف ویسکوزیته دینامیکی به صورت نیتونی می باشد،اما در این مساله با ایجاد تغییراتی در مدل ورودی از رفتار غیر نیوتنی کاریو-یاسودا استفاده شده است. با تعریف این مدل رفتاری در قالب فایل ورودی خون رفتار غیر نیوتنی از خود نشان خواهد داد. تحلیل به صورت سیالاتی بوده و برای آن از یک استپ Flow با زمان مشخص و تحلیل به صورت جریان آرام یا لمینار استفاده شده است. در این مساله یک شرط مرزی ورودی شامل سرعت ورودی و دو شرط مرزی خروجی که می تواند از نوع فشار یا سرعت باشند، در نظر گرفته شده است. شرط مرزی دیواره نیز به پیرامون پارت خون اختصاص و برای آن پارامتر برش در دیواره نیز از طریق فایل ورودی درخواست داده شده است. استفاده از مش بندی ریز و مناسب نیز تاثیر زیادی در نوع جریان ایجاد شده، دارد.

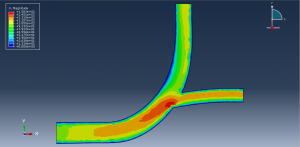

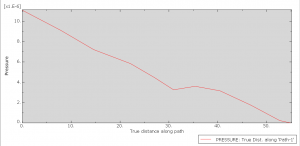

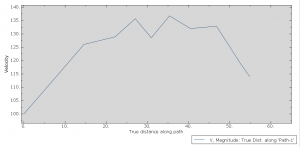

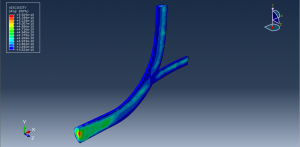

پس از اتمام آنالیز به خوبی می توان فشار،سرعت، بردار سرعت و … را مشاهده نمود. در شکل های زیر تعدادی از نتایح این آنالیز نمایش داده شده است.
برای تهیه فایل ها روی گزینه خرید کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۴۱۵۰۰ تومان می باشد.
