شبیه سازی تست فشار دینامیکی شیشه و خرد شدگی آن در نرم افزار آباکوس

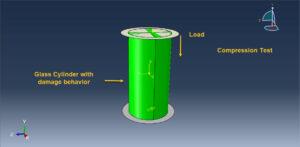

در این ویدئوی آموزشی به شبیه سازی تست فشار دینامیکی شیشه و خرد شدگی آن در نرم افزار آباکوس پرداخته ایم. مدلسازی شامل هندسه شیشه به صورت استوانه سه بعدی و تو پر می باشد. اجزا صلب نیز به صورت شل در نقش جک هیدرولیک و نگهدارنده طراحی شده اند. در شکل زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.

برای شیشه با توجه به ماهیت ترد و رفار خاص، از متریال مدل جانسون-هلمکوئیست بهره برده شده است. این مدل توانایی پیش بینی رفتار مواد ترد تحت اثر بارهای فشاری بالا را به خوبی داراست. از سایر متریال مدلهای موجود در آباکوس نیز می توان برا شیشه استفاده نمود.

تحلیل به صورت دینامیکی بوده و برای آن از ایک ساتپ اکسپلیسیت بهره برده شده است. خواص تماسی مناسب به سطوح در تماس اختصاص داده شده است. شرایط مرزی و مش بندی ریز به اجزا اختصاص داده شده است.

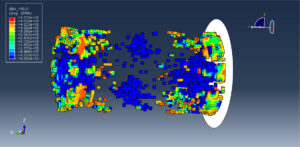

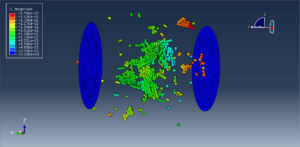

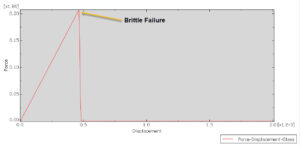

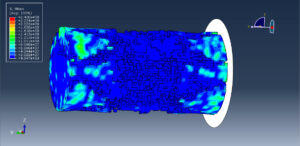

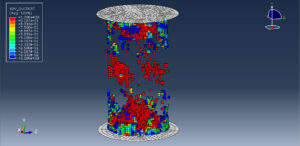

پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش، کرنش، آسیب، خرد شدگی و نمودار نیرو-مکان …. قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این تحلیل نمایش داده شده است.
