در این ویدئوی آموزشی به شبیه سازی تست فشار استاتیکی ستون بتنی تقویت شده با ورق های فولادی و میلگرد در نرم افزار آباکوس پرداخته ایم. مدلسازی شامل هندسه بتن به صورت سالید و سه بعدی، هندسه ورق های فولادی به صورت سه بعدی، هندسه میله وصل کننده ورق به صورت سه بعدی و در نهایت میلگرد و خاموت ها به صورت سه بعدی می باشد. در شکل های زیر نحوه قرارگیری اجزا در محیط اسمبلی آباکوس، نمایش داده شده است.
برای بتن از مدل Concrete Damaged Plasticity با تعریف رفتار کشش و فشار به صورت جداگانه به همراه مدل آسیب کششی و فشاری، بهره برده شده است. تمامی اجزای فولادی نیز به صورت الاستیک و پلاستیک تعریف شده اند. برای ماده بتن و فولاد در آباکوس، متریال مدلهای متنوعی موجود می باشد.
تحلیل به صورت استاتیکی بوده و برای آن از یک استپ جنرال استاتیک از بخش استپ آباکوس با تغیرراتی در مدل همگرایی استفاده شده است. در محیط اینترکشن تمامی تماس ها و قید های موجود در مساله تعریف شده است. شرایط مرزیف بار و مش بندی مناسب نیز به تمامی اجزا اختصاص داده شده است.

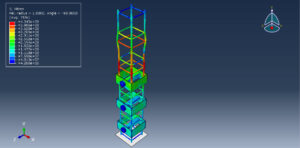

پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش، کرنش، آسیب کششی و فشاری، نمودار نیرو-تغییر مکان، تغییر شکل ورق ها و میله های متصل کننده و … قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
