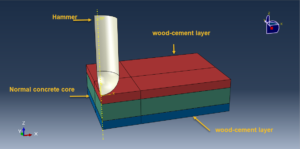

در این ویدئوی آموزشی به شبیه سازی برخورد ضربه کم انرژی به پنل بتنی سه لایه(بتن و کامپوزیت چوب-بتن)در آباکوس پرداخته ایم. مدل به صورت تقارنی بوده و شامل سه لایه می باشد. لایه رویی از کامپوزیت بتن-چوب به صورت سالید و سه بعدی، لایه میانی از بتن معمولی به صورت سالید و سه بعدی و در نهایت لایه سوم از کامپوزیت بتن-چوب به صورت سالید و سه بعدی، تشکیل شده است. ضربه زننده نیز به صورت یک جسم صلب ایجاد شده است. در شکل زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.
برای هر سه لایه از خاصیت الاستیک به همراه مدل پلاستیک Concrete Damaged Plasticity که رفتار کششی و فشاری بتن را به صورت جداگانه دریافت می نماید، استفاده شده است. برای پیش بینی آسیب در لایه ها نیز، از داده های مربوط به آسیب کششی و فشاری بهره برده شده است. تحلیل به صورت دینامیکی بوده و برای آن از یک استپ اکسپلیسیت استفاده شده است. تماس بین لایه ها به دلیل عدم وجود داده های خاصیت تماسی، به صورت تماس ایده آل در نظر گرفته شده است. شرط مرزی تقارنی به سطوح تقارنی اعمال و شرط سرت اولیه نیز به پرتاب شونده اختصاص داده شده است. استفاده از مش بندی ریز و مناسب نیز در حصول نتایج دقیقتر تاثیر زیادی دارد.

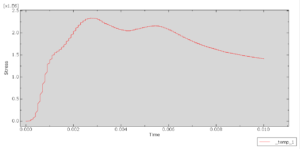

پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش،کرنش،آسیب و …. قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
برای خرید فایل ها روی گزینه قرمز رنگ زیر کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۵۸۵۰۰ تومان می باشد.
