شبیه سازی بار انفجاری روی سازه های نوین(پنل ساندویچی) در آباکوس

در این ویدئو به شبیه سازی مرحله به مرحله انفجار روی یک ساندویچ پنل در نرم افزار آباکوس به روش کانوپ یا انفجار در هوا پرداخته ایم.مدلسازی به صورت سه بعدی بوده که در این مساله هندسه شامل دو پارت سالید رویی و زیرین و هندسه شل میانی می باشد.علاوه بر تعیین هندسه باید نقاطی برای در نظر گرفتن نقطه شروع انفجار و پایان آن را ایجاد کرده که در شکل زیر می توانید این ترسیمات را مشاهده نمائید.

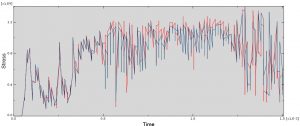

در بالا و پایین سازه دو صفحه به صورت سالید و در میانه آن برای تقویت سازه از شل های متقاطع استفاده شده است. ماده فلز یک نوع استیل می باشد که در واقع از هلپ نرم افزار برای ماده دهی استفاده شده است.در این مساله  نقطه انفجاری در فاصله نزدیک به سطح و یک نقطه گیرنده موج انفجار روی صفحه بالایی تعریف شده است. پدیده انفجار دینامکی بوده لذا برای آن از یک استپ اکسپلیسیت و در محیط اینترکشن نیز بار انفجاری از طریق تعریف خواص انفجار در هوا و اعمال روش کانوپ تعیین شده است.انفجار بر سطح بالایی قطعه عمل نموده و باعث فشردگی آن می شود.با پیشرفت آنالیز و تاثیر بار انفجاری روی مجموعه می توان تغییر شکل سازه به همراه کرنش پلاستیک بوجود آمده را مشاهده نمود.در شکل های زیر میتوانید گوشه ای از نیایج حاصل از این شبیه سازی رو مشاهده کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۳۵۵۰۰ تومان می باشد.

برای تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری می توانید روی گزینه زیر کلیک کنید
