شبیه سازی انفجار روی یک پنل مرکب(آلمینیوم-الیاف شیشه-آلمینیوم) در نرم افزار آباکوس

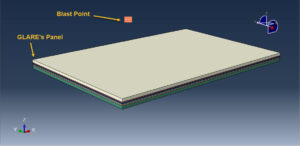

در این ویدئوی آموزشی به شبیه سازی انفجار روی یک پنل مرکب(آلمینیوم-الیاف شیشه-آلمینیوم) در نرم افزار آباکوس پرداخته ایم. مدلسازی شامل دو لایه رویی و زیرین آلمینیوم به صورت سالید و سه بعدی می باشد. چهار لایه الیاف شیشه نیز به صورت سالید در میانه پنل به کار برده شده است. تماس بین لایه ها با یکدیگر به صورت تماس کوهسیو یا چسبناک تعریف شده است. در شکل زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.

برای آلمینیوم از خواص الاستیک به همراه مدل سختی و آسیب جانسون کوک بر اساس مقاله رفرنس استفاده شده است. الیاف شیشه به صورت مدل کانتینیوم با تعریف رفتار الاستیک به همراه مدل آسیب در راستاهای مختلف تعریف شده اند.

تحلیل به صورت دینامیکی بوده و برا آن از یک استپ اکسپلیسیت به همراه مقیاس دهی جرمی به منظور تسریع آنالیز بهره برده شده است. تعامل بین لایه های مختلف با تعریف رفتار سختی و آسیب به صورت کوهسیو تعریف شده که این عمل باعث می شود که در هنگام وارد شدن بار، اگر بار بیش از حد تحمل چسب بین لایه ها باشد، از یکدیگر جدا شده و جدایش لایه ها رخ می دهد.

برای تعریف پروسه انفجار از روش کانوپ با تعریف مقدار و مکان ماده منفجره استفاده شده است. شرایط مرزی و مش مناسب نیر به تمامی قطعات اختصاص داده شده است.

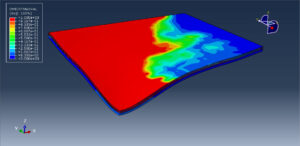

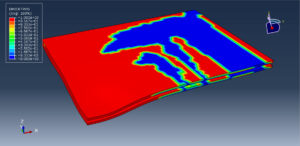

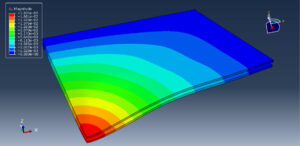

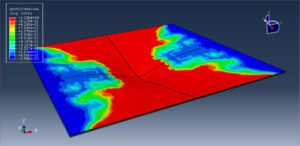

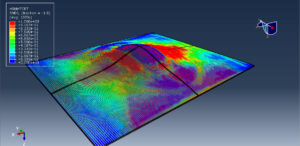

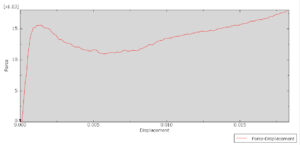

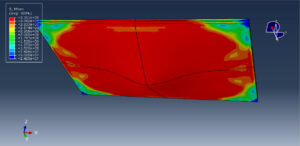

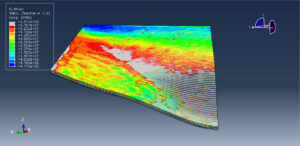

پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش،کرنش، آسیب تمامی لایه ها، جدایش لایه ها، نمودار نیرو و …. قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
