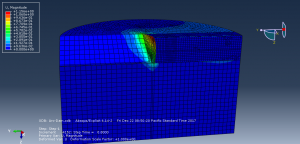

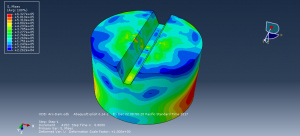

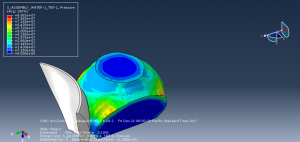

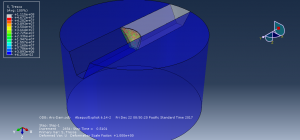

در این مثال به بررسی انفجار به روش اویلری در نزدیکی یک سد بتنی در مجاورت توده خاک پرداخته ایم. پروسه انفجار از طریق رویه اویلری ایجاد و از مدل انفجاری جو-ویلکینز-لی برای مدل کردن اثر انفجار درون آب استفاده شده است. سد بتنی به صورت پارت لاگرانژی و خاک نیز به همین صورت مدل گردیده شده اند. برای بتن از معادله حالت فشاری JHC استفاده شده تا بتواند شوک حاصل از انفجار را به صورت مطلوبی همگرا کند. با گذشت زمان موج حاصل از انفجار در آب حرکت کرده و به سد برخورد نموده و باعث ایجاد تنش زیادی در آن می شود. در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.

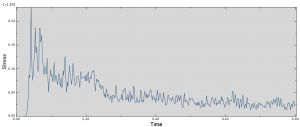

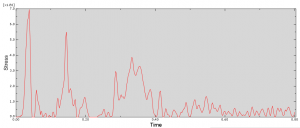

در شکل های زیر می توانید تعدادی دیگر از خروجی های این آنالیز را مشاهده نمائید.
سلام این آموزش قدم به قدم می باشد ؟
چون ی مقدار در طراحی سد قوسی مشکل دارم اونو هم آموزش میدید ؟
سلام
آموزش تحلیل به صورت قدم به قدم هستش ولی اگه منظورتون ماژول پارت و ترسیم سد هستش با توجه به زمانگیر بودن ترسیم در آباکوس پارت ها در یه نرم افزار دیگه ترسیم و به آباکوس ایمپورت شدن.
با تشکر از شما
خب همین ترسیم رو منظورمه من سد قوسی رو در اتوکد ترسیم کردم اما اون شکل دره و آب پشت سد رو نتونستم طراحی کنم یعنی و طراحی دره برام مشکل بود به این شکل فکر کردم اونم آموزش می دید
راستش اینجا بیشتر هدف تحلیل در آباکوس هستش تا طراحی اجزا جون ایجاد اجزای مشکل و پیچیده نرم افزارهای خودش رو داره مثل سالید و کتیا که به سادگی میشه این اجزا رو توی اونها ترسیم کرد.
با تشکر
با سلام میخواستم ببینم شبیه سازی سد بتنی قوسی تحت اثر بار انفجار به صورت اندرکنش آب و سازه است یعنی بصورت cel(معادلات کوپله اویلر لاگرانژی) می باشد؟
سلام. بله این مثال کوپله سیال جامد هستش
با سلام آیا امکان شبیه سازی انفجار روی سد خاکی وجود داره ؟
سلام
بله این امکان وجود داره و کافی هستش در محیط متریال به جای ماده بتن ماده خاک رو مورد استفاده قرار بدید. سایر تنظیمات نیازی به تغییر ندارند.
با تشکر
