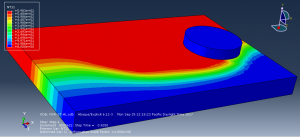

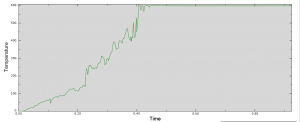

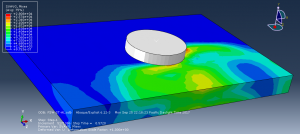

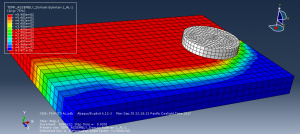

در این ویدئو به شبیه سازی قدم به قدم فرآیند جوش اصطکاکی قطعه آلمینیومی به فولادی پرداخته ایم. قطعه های فلزی در قالب پارت های اویلری و قطعه ابزار در قالب پارت لاگرانژی می باشد. در این مثال به دلیل دوران ابزار حرارت زیادی در دو قطعه تولید شده و این حرارت، محل تماس دو قطعه را تا نزدیکی دمای ذوب پیش می برد و باعث اتصال دو قطعه می شود. در این مثال برای مدل کردن توزیع حرارت از المان های حرارتی اویلری استفاده شده است که نسبت به روش لاگرانژی خالص که از تکنیک ALE بهره می برد، از لحاظ زمانی بسیار به صرفه تر بوده و نتایج بسیار خوبی را ارائه می دهد. در شکل های زیر می توانید نمایی از نتایج خروجی این آنالیز را مشاهده کنید. همان طور که می بینید توزیع حرارت در بخش آلمینیومی بیشتر از بخش فولادی می باشد.
برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۵۱۵۰۰ تومان می باشد.
با سلام.
چند تا سوال داشتم از خدمتتون.
سوال اول اینکه مرحله خنک سازی نمونه تا دمای محیط رو هم تو این مساله در نظر گرفتین؟ چون من تنش های داخل نمونه رو بعد از خنک سازی نمونه میخام.
سوال بعدم اینه که این مساله صحت سنجی شده با یه جوش FSW واقعی یا صرفا یه مدل تئوریه ؟ مثلا زمان استپ هارو تقریبا واقعی دادن یا اینکه خییلی کم گرفتن برای حل شدن زودتر مساله
سوال سوم اینه که من تو مساله اویلری رو خیلی کار نکردم قبلا . تو این فایل توضیح در مورد مراحلش کامل توضیح میدن؟
ممنون میشم زودتر (همین امشب بشه که عالیه) جواب بدین
از سایت خوبتون هم ممنونم
ببینید نمونه و اندازه ها واقعی هستن و دستگاه این مورد توی وزارت دفاع هستش و استفاده میشه و از طرفی شرایط مساله طوری هستش که شما به راحتی میتونید خنک کاری رو هم در نظر بگیرید .توی این ویدئو خنک کاری ثانویه ذکر نشده ولی ایجاد این مورد بسیار ساده هستش و میتونید به راحتی اون رو ایجاد کنید. در ضمن فیلم به صورت ساده و روان بیان شده و فایل های نرم افزاری هم هستن که میتونید همزمان با فیلم اونها رو هم چک کنید
مرسی . من دقیقا تو همین مرحله خنک سازیش مشکل داشتم چون وقتی خنک کاری میکنم دما از ۱۲۰۰ میاد پایین و به ۶۰۰ میرسه و دیگ خنک نمیشه! بعدش تنش ها هم خیلی میره بالا! حدود سه برابر تنش تسلیم نمونه میشه!
حالا من فیلم آموزشیتون رو نگاه میکنم ان شاالله تو مرحله خنک سازیش به مشکل نمیخورم
یه سوال دیگ داشتم از حضورتون
بنظرتون با یه سیستم خونگی معمولی نسبتا خوب چقد طول میکشه ران این شبیه سازی؟
یه حدود بگید هم ممنون میشم.
متشکرم
با یه سیستم معمولی اگر زمان تعیین شده رو بدید حدود یک یا یک و نیم روز طول میکشه که برای سیستم خونگی مشکلی نخواهد بود و توصیه این هستش که از لپتاپ استفاده نشه
مچکرم از راهنماییتون
مرسی که زود جواب دادید
خواهش میکنم .امیدوارم که بتونه براتون مفید واقع بشه
من تو زمینه FSP دارم کار میکنم ینی روی یه نمونه عملیات جوش شبیه سازی میشه. تو سایتتون از FSP فایلی رو ندیدم . اگه FSP تو سایت قرار نداره بنظرتون کدوم فایل کامل تر و دقیق تر توضیح دادن تا من اون رو دانلود کنم؟
سلام
بستگی داره به اینکه مدل شما چقدر به این فرایند نزدیک باشه . میتونید استفاده کنید و نقاط تفاوت رو اصلاح کنید
سلام مجدد
ممنونم از پاسخ گوییتون
چرا من باید از سابروتین استفاده کنم!؟ کار من هم که دقیقا مثل کار شما FSW هستش ولی تنها فرقش اینه که دیگ دوتا نمونه نیست که بخاد بهم جوش بخوره فقط یه نمونه دارم که پین میره توش و دقیقا همین مراحل انجام میشه.
توضیح بدین ممنون میشم
این در واقع کار شما رو خیلی ساده تر میکنه همین که یه ماده هستش. فیلم رو ببینید قاعدتا کار شما از فیلم راحت تر هستش
Please share step by step clear tutorial videos for Friction stir welding analysis .it will help full for me
Provide this file. this is a step by step video
